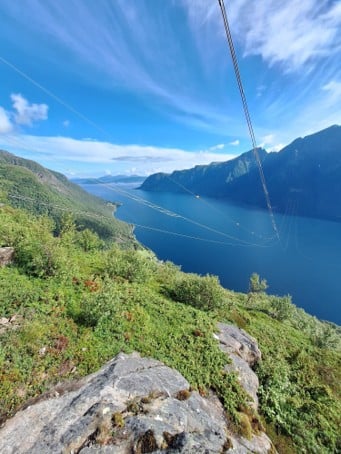

Norge har noen av verdens lengste kraftledningsspenn. Når liner strekkes flere kilometer over en fjord, er de spesielt utsatt for vibrasjoner som følge av vær og vind. Bevegelsene gjentas millioner av ganger og over tid kan dette føre til slitasje på både liner, vibrasjonsdempere, isolatorer og andre kritiske komponenter.
– Beregninger og erfaring gir oss et godt utgangspunkt, men forholdene kan variere mye fra fjord til fjord. Med kontinuerlige målinger slik at vi får nå vite mer om hva ledningene faktisk utsettes for, sier Boris Adum, fagansvarlig i Statnett.
Systemer for å måle slitasje på linene

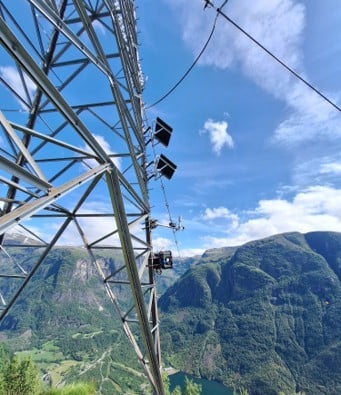

Statnett har gjennom forsknings- og utviklingsprosjektet D-fjord utviklet målesystemer for å overvåke vibrasjoner og slitasje på linene. Vibrasjonsdemperne bidrar til å redusere bevegelsene på fjordspennlinene, mens sensorene registrerer vibrasjonene til linene. I tillegg installeres det en værstasjon på masten som måler vindretning og hastighet.
Tidligere metoder har i stor grad vært basert på kortvarige målinger, visuelle observasjoner, beregninger og erfaring. Med det nye systemet kan Statnett følge utviklingen over lengre tid. Systemet kan gjør det mulig å bekrefte at den installerte dempingen er god nok, og det vil kunne fange opp vibrasjonshendelser som bare oppstår under bestemte værforhold.
Statnett har kommet godt i gang med D-fjordprosjektet og installert sensorer og dempere på blant annet fjordspennene over Sunndalsøra, Hjørundfjorden og Sogndalsfjorden.
– På Hjørundfjorden oppdaget vi at linene våre beveger seg ulikt selv om de er av samme type og har lik demping. Det viser hvorfor måling på flere faser kan gi et bedre bilde enn måling på bare én, forklarer Adum.
Fire nye målesystemer i 2026

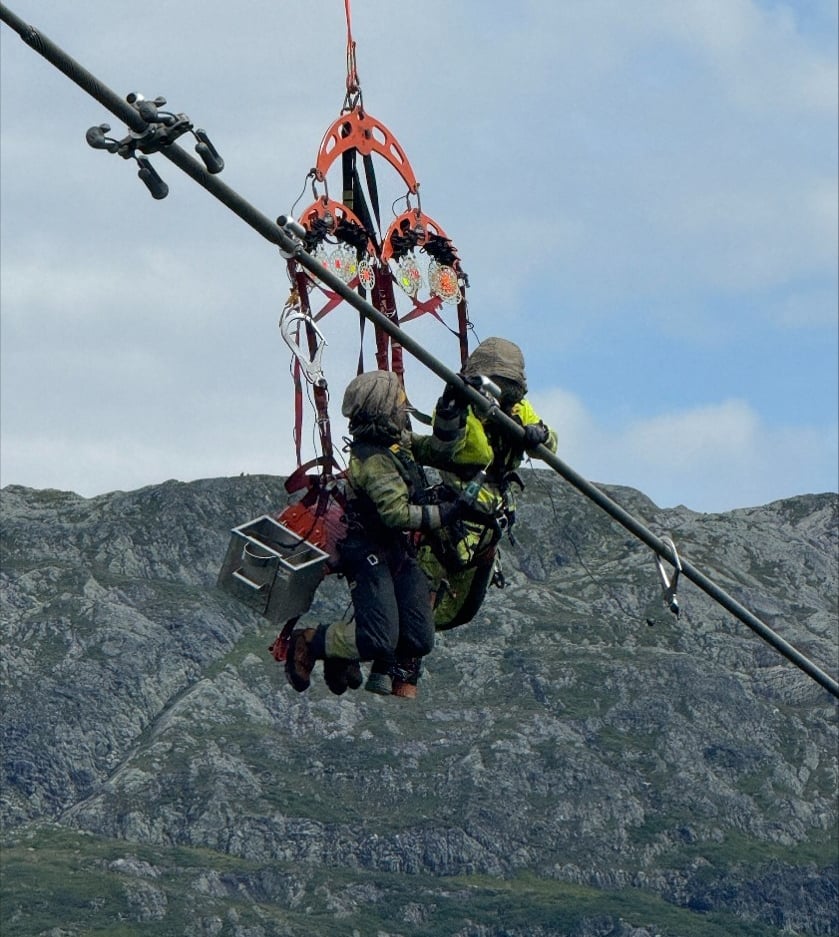

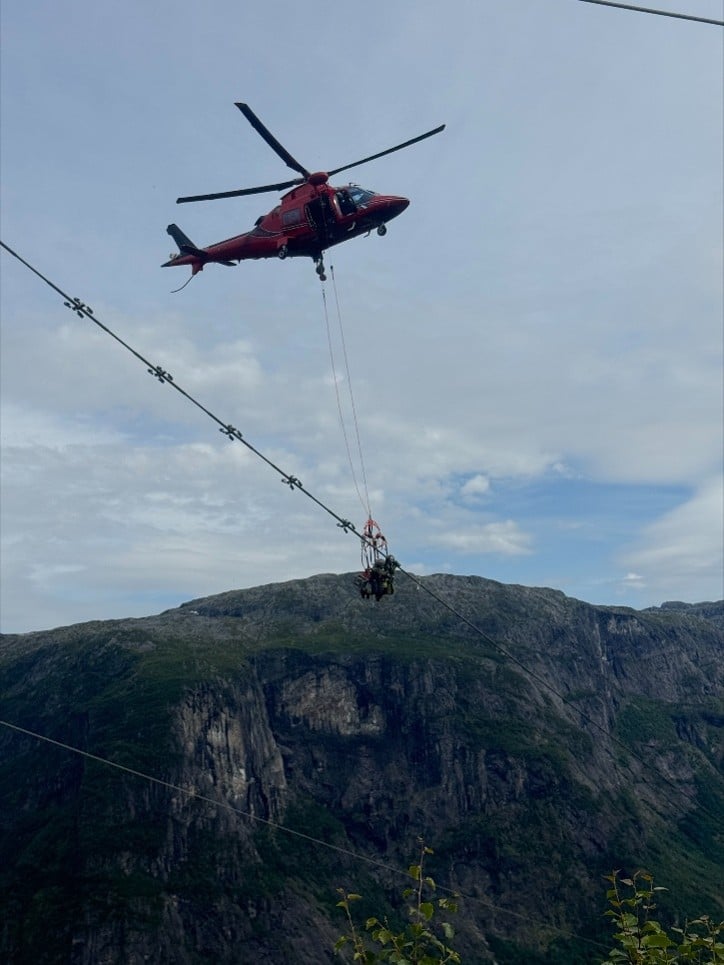

I begynnelsen av august ble tre nye målesystemer installert på fjordspennene Fyksesundet, Granvinsfjorden og Osafjorden som hører til kraftledningen som går mellom Sima og Samnanger på Vestlandet. Dette er en kraftledning som er utsatt for svært høye islaster. I tillegg skaper sterk vind forsyrrelser i nettet. Det ble montert 20 vibrasjondempere. Det er OPP Kraftledningstjenester som har utført arbeidene for Statnett. Det første målesystemet ble installert på kraftledningen mellom Vik og Sogndal som krysser Sognefjorden. I løpet av våren 2027 skal det femte målesystemet installeres på Storfjorden.
Målesystemene skal brukes til å kontrollere hvordan eksisterende og modifiserte dempeløsninger fungerer, og gir Statnett mer kunnskap om hvordan vindretning, terreng og lokale forhold påvirker de enkelte fjordspennene.
– Komponentene som vi nå har montert gjør at vi kan planlegge vedlikehold eller utskiftning bedre, og forhindre mest mulig skade. Samtidig som vi installerer målesystemer vil vi utbedre og forsterke demperarrangementet på fjordspennene. Målinger av vibrasjoner før og etter utbedringstiltak vil gi oss verdifull innsikt i effekten av tiltakene. Dette vil ha stor betydning for driftssikkerheten i Bergensområdet sier, Jørgen Vabø prosjektleder i Statnett.
Tilgang på viktig data kan spare store kostnader
– Med mer kunnskap om vibrasjonsbelastningen kan Statnett og vedlikeholde de fjordspennene som har størst behov. På sikt kan dette bidra til færre uforutsette feil, og bedre utnyttelse av eksisterende anlegg. Hvis vi kan forlenge levetid, eks. i 10 år er det en betydelig kostnadsbesparelse for Statnett, sier Adum.
