Spenningskvalitet beskriver hvor godt spenningen i strømnettet samsvarer med fastsatte kriterier for kvalitet. God spenningskvalitet innebærer at spenningen holder seg innenfor bestemte grenser og har stabile egenskaper over tid. Dette er viktig for at elektrisk utstyr skal fungere som forventet, og for å redusere risikoen for utfall, driftsforstyrrelser og skader på både strømnettet og elektriske anlegg.
Slik fastsettes innstillinger for spenningsregulering
For å sikre god spenningsregulering og bruk av reaktiv ytelse for å holde spenningen på riktig nivå i nettet, stiller Statnett krav til innstillinger i produksjons- og forbruksanlegg gjennom vedlegg 3 i nettavtalen.
Innstillinger i hvert anlegg fastsettes individuelt og relevante deler av vedlegg 3 i nettavtalen må fylles ut uavhengig av anleggstype: synkrone produksjonsanlegg, omformertilknyttede anlegg (vind- og solparker samt batterilagringssystemer) og forbruksanlegg med eller uten evne til dynamisk spenningsregulering.
Statnett har behov for å avklare innstillinger for spenningsreguleringen så tidlig som mulig i tilknytningsprosessen for å oppnå god spenningskvalitet, fortrinnsvis ved signering av vedlegg 3.
For synkrone produksjonsanlegg, typisk vannkraftverk, termiske kraftverk eller andre kraftverk med synkrongeneratorer, skal kunden opplyse Statnett om relevante regulatorinnstillinger og valgte parameterverdier for hvert aggregat. Opplysningene skal senest leveres i rapport fra anlegges settes i drift.
For eksisterende anlegg skal Statnett og kunden bli enige om en hensiktsmessig framdriftsplan for utfylling av vedlegg 3 i nettavtalen. Statnett vil ha dialog med kunden i alle trinn.
Krav til harmoniske forvrengninger (støykvoter) ved tilknytning
Statnett stiller tekniske vilkår til nettkunder for å sikre at kravene i «Forskrift om leveringskvalitet» knyttet til harmoniske forvrengninger av spenningens kurveform etterleves. Kravene stilles i vedlegg 2 i nettavtalen.
Det er individuelle grenseverdier for harmonisk forvrengning som fastsetter hvor stor påvirkning en enkeltkunde kan ha på spenningens kurveform i tilknytningspunktet. Disse grenseverdiene omtales ofte som støykvoter. Støykvotene fastsettes individuelt og er basert på nivået av harmonisk forvrengning i nettet, andre planlagte anlegg i området og størrelsen på kundens reserverte kapasitet.
Hva skal kunden gjøre?
Kunden skal utarbeide og levere en tilknytningsstudie til Statnett for å verifisere kravene i vedlegg 2 i nettavtalen. Studien skal være godkjent av Statnett før nettavtalens vedlegg 2 kan signeres. Formålet er å dokumentere lav risiko for at anlegget vil utløse brudd på kravene når anlegget settes i drift. Statnett vil gjøre målinger etter anlegget er satt i drift, og først da vil den endelige verifikasjonen av de harmoniske forvrengningene bli bekreftet. Verifikasjonsmålingene vil foregå over en lengre periode. Varigheten og metoden bestemmes individuelt for hver kunde.

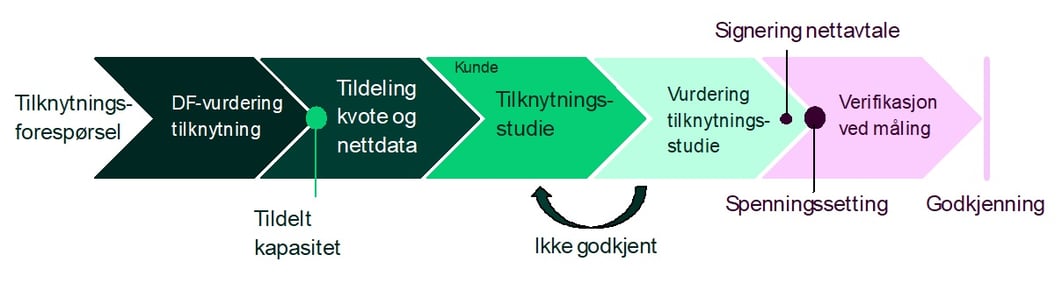

En overordnet illustrasjon av prosessen er gitt i figuren under, ved tilknytning av et nytt anlegg.
Etter nettkunden har fått reservert kapasitet i strømnettet, vil Statnett og nettkunden bli enige om en fremdriftsplan for denne prosessen. Statnett vil legge til rette for dialog og kundeinvolvering i alle steg i prosessen. Dette inkluderer tidlig involvering, kontinuerlig dialog, åpenhet om metoder og marginer for fastsettelse av støykvoter og impedanslokus.
Se veileder av kravene til støykvoter i vedlegg 2 i Nettavtalen for mer informasjon.
Hva er impedanslokuser og hvorfor gir Statnett ut impedanslokuser
Nettets impedans varierer med frekvens som følge av de elektriske komponentenes egenskaper. Driftssituasjonen gjør at impedansen varierer over tid, på grunn av endringer i produksjon, forbruk og nettkonfigurasjoner.
For å beskrive disse variasjonene beregner Statnett impedansen for et stort antall representative driftssituasjoner og for ulike frekvenser. Resultatene fremstilles i såkalte impedanslokuser, som på en effektiv måte å gi ut informasjon om det forventede utfallsrommet til impedansen sett fra tilknytningspunktet. En impedanslokus viser variasjonen i impedansen for de analyserte driftssituasjonene innenfor ulike frekvensbånd.
Informasjon om nettets impedans ved ulike frekvenser og driftssituasjoner er et viktig grunnlag for tilknytningsstudien som nettkunden skal utarbeide. Tilgang til denne informasjonen er en forutsetning for at nettkunden kan prosjektere et anlegg som fungerer tilfredsstillende under ulike nettforhold.
